DC motoru üçün karbon fırçasının rolunu və xüsusiyyətlərini bilirsinizmi?

DC mühərriklərində, karbon fırçaları (fırçalar da deyilir) əsas keçirici komponentlərdir və vacib məsuliyyət daşıyır. Əsas xüsusiyyətlər və funksiyaları nələrdirDC motoru üçün karbon fırça?

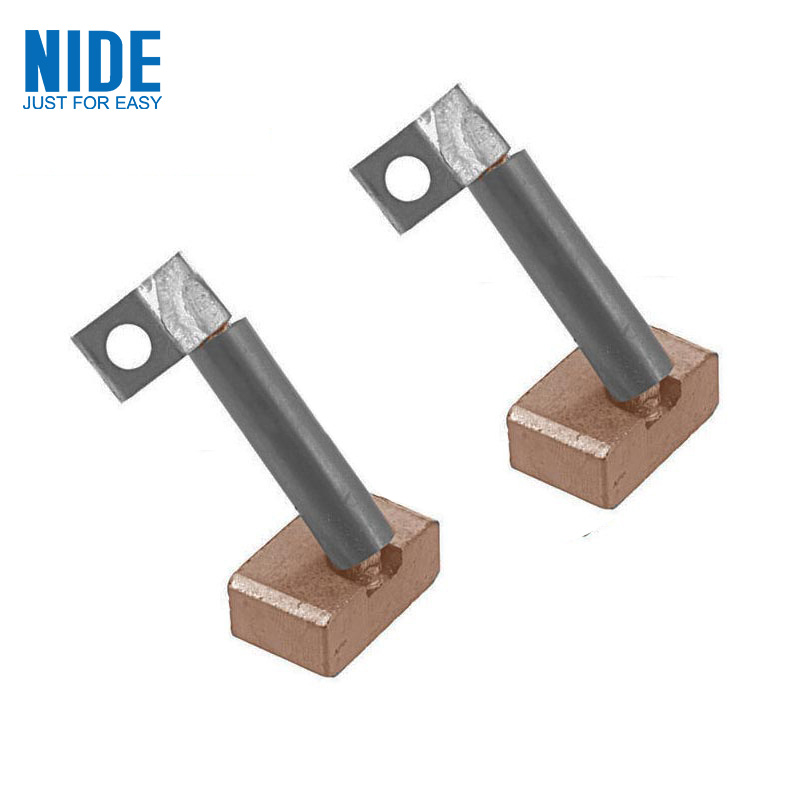

Keçiricilik və aşınma müqavimətinin birliyi:DC motoru üçün karbon fırçaümumiyyətlə metal tozu (məsələn, mis kimi) ilə qarışdırılmış qrafit və ya qrafit kompozisiyalarından hazırlanmışdır. Qrafit, fırlanan kommutatorla əlaqə qurarkən idarəolunan köhnəlməni təmin etmək üçün əsas yağlama və aşağı sürtünmə əmsalı təmin edir; Əlavə metal komponentləri (mis tozu kimi) böyük cari ötürülmənin ehtiyaclarını ödəmək üçün keçiriciliyi əhəmiyyətli dərəcədə artırır. Bu materialların bu birləşməsi, cari keçirərkən davamlı mexaniki aşınmaya tab gətirməyə imkan verir.

Çevik elastik əlaqə: Karbon fırçası sərt şəkildə sabit deyil, lakin daimi təzyiq baharı ilə kommutatorun səthinə yumşaq və davamlı olaraq sıxılır. Bu elastik əlaqə mexanizmi vacibdir, çünki bu, rotasiya və ya yüngül döymək üçün, sabit, aşağı müqavimətli bir elektrik bağlantısı, kontakt müqavimət və qığılcımları minimuma endirmək, sabit, aşağı müqavimətli bir elektrik bağlantısı təmin edilə bilər.

Taxıl hissələrinin yerləşdirilməsi: karbon fırçaları yüksək sürətli fırlanan komutatoru ilə davamlı sürtünmə səbəbindən istehlakçılardır. Onların xidmət müddəti maddi keyfiyyət, işləyən cari, motor sürəti, işləmə, mühit (toz, rütubət, temperatur kimi) və bahar təzyiqi kimi amillərdən təsirlənir. Dizayn yoxlamaq və dəyişdirmək asan olmalıdır.

Elektrik ötürmə körpüsü ən fundamental funksiyadırDC motoru üçün karbon fırça. Bir DC motorunda, fırlanan armatur (rotor) dolama bir maqnit sahəsi və fırlanma anı yaratmaq üçün xarici statik güc mənbəyindən cari əldə etməlidir. Stasionar bir komponent olaraq, karbon fırçası bir ucunda sabit bir güc xəttinə qoşulur və digər ucunda rotor şaftında quraşdırılmış rotor şaftında quraşdırılmış rotorun gücünü davamlı və etibarlı şəkildə ötürmək, motor əməliyyatı (motor rejimi) üçün enerji girişi təmin etmək və ya xarici yükü (generator rejimi) tərəfindən yaradılan enerjini ötürmək.

Mexanik rektifikasiya (kommutasiya) əldə etmək üçün əsas link: DC motorunun davamlı dönməsi üçün, rotor dolaşmasında cərəyanın istiqaməti maqnit qütbünün neytral xəttindən keçdiyi anda (kommutasiya) keçməlidir. Komutator seqmentləri rotorla fırlanır və fərqli seqmentlər növbədə sabit karbon fırçaları ilə əlaqə saxlayır və fırçaların mövqeyi ilə koordinasiya ilə güc təchizatı (və ya yük) ilə əlaqəli rotor dolama dövrə dəyişdirilir. Karbon fırçası fiziki cəhətdən fırlanan dolama ilə fırlanan dolama, bu, işçinin müxtəlif seqmentləri ilə ayrılması ilə fırlanan dolama, yəni mexaniki rektifikasiya "prosesidir. Bu, DC motorunun davamlı işləməsi üçün əsasdır.

Sabit bir elektrik bağlantısını qoruyun: Bahar təzyiqi ilə kommutatorla sıx əlaqə saxlayın və yüksək müqavimət, aşağı səviyyədə təsirli bir elektrik bağlantısı yolunda hətta, enerji ötürülməsinin səmərəliliyini təmin edir.

Komutasiya qığılcımlarının törəməsi: cari kommutasiya anında, coile inductmanın mövcudluğu səbəbindən kiçik qığılcımlar (kommutasiya qığılcımları) qaçılmaz olaraq yaradılacaqdır. Yaxşı dizayn edilmiş karbon fırçalarının müəyyən bir qövs effing qabiliyyəti var (qrafit özü də müəyyən bir rol var) və bu enerjinin bu hissəsini yaxşı bir keçid yolu ilə həyata keçirməyə kömək edir, qığılcımların sürücüsünə zərərin azaldılması və dolama zərərini azaltmağa kömək edin

izolyasiya.

DC Motor üçün karbon fırçası, stasionar dövrə ilə DC motorundakı fırlanan dövrə arasında əvəzolunmaz bir keçirici körpüdür. Elektrik enerjisinin səmərəli ötürülməsinə cavabdehdir və rotor cərəyanının (kommutasiya) istiqamətini avtomatik olaraq avtomatik olaraq dəyişdirmək üçün əsas funksiyasının fiziki icraçısıdır. Xüsusi maddi kompozisiyası (keçirici + aşınma davamlı) və elastik qıvrım metodu sərt sürüşmə sürtünmə mühitində nisbətən sabit və etibarlı bir əməliyyat təmin edir. Bununla birlikdə, bu davamlı sürtünmə səbəbindən, bu, motorun performansına və həyatına birbaşa təsir göstərən müntəzəm təmir və dəyişdirmə tələb edən açar taxma olan bir hissəyə çevrildiyi üçün dəqiqdir. Daimi yoxlama və həddinə aşılan karbon fırçaların dəyişdirilməsi, DC motorunun normal işləməsinin vacib bir hissəsidir.
