Elektrik Alətləri üçün Kommutator: Etibarlı Motor Performansının Arxasındakı Kiçik Komponent

İnsanlar elektrik qazma, bucaq dəyirmanı, mişar və cilalama maşınları kimi elektrik alətlərindən istifadə etdikdə adətən mühərrikin gücünə, sürətinə və dayanıqlığına diqqət yetirirlər. Bununla belə, bir çox fırçalanmış elektrik mühərriklərinin içərisində kiçik bir komponent elektrik enerjisini mexaniki hərəkətə çevirməkdə mühüm rol oynayır.Elektrik alətləri üçün kommutator. Kommutator motor qurğusunun yalnız kiçik bir hissəsi olsa da, onun dizaynı birbaşa motorun səmərəliliyinə, iş sabitliyinə, səs-küy səviyyəsinə və xidmət müddətinə təsir göstərir. Yüksək sürətli fırlanan avadanlıq tələb edən sənayelərdə kommutator istehsalı dəqiq mühəndislik, material seçimi və ciddi keyfiyyətə nəzarəti əhatə edir.

Elektrik alətləri üçün kommutator nədir?

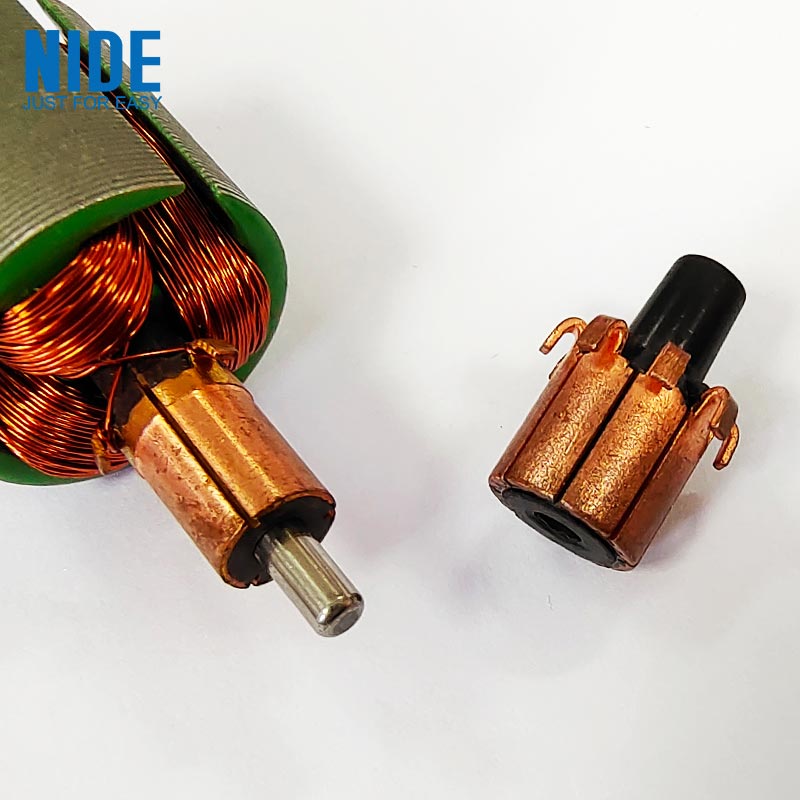

A Elektrik alətləri üçün kommutatorfırçalı DC mühərriklərində və universal mühərriklərdə istifadə olunan fırlanan elektrik keçid komponentidir. Onun əsas funksiyası mühərrik rotorunun fırlanmağa davam etməsinə imkan verən mühərrik sarımlarından keçən cərəyanın istiqamətini idarə etməkdir. Tipik bir kommutator aşağıdakılardan ibarətdir:

Komponent	Funksiya
Mis seqmentləri	Fırçalar və rotor sarımları arasında elektrik cərəyanı keçirin
İzolyasiya materialı	Ayrı-ayrı mis seqmentləri elektriklə ayırır
Əsas struktur	Fırlanan əməliyyat üçün mexaniki dəstək təmin edir
Qoşulma terminalları	Kommutatoru motor sarımları ilə birləşdirir

Əməliyyat zamanı karbon fırçaları elektrik enerjisini mühərrikə ötürmək üçün fırlanan kommutator səthi ilə əlaqə saxlayır.

Elektrik aləti mühərriklərində kommutator niyə vacibdir?

Elektrik alətinin mühərriki çətin şərtlərdə işləyir: Yüksək fırlanma sürəti Tez-tez başlama və dayandırma Ağır mexaniki yüklər Davamlı vibrasiya Kommutator bu şəraitdə sabit elektrik əlaqəsini saxlamalıdır. Yaxşı dizayn edilmiş kommutator yaxşılaşmaya kömək edir: Motor səmərəliliyi Fırlanma sabitliyi Elektrik keçiriciliyi Alətin işləmə müddəti Kommutator səthi qeyri-bərabər köhnəlirsə, bu, aşağıdakı kimi problemlərə səbəb ola bilər: Artan qığılcımlar Azaldılmış motor gücü Həddindən artıq istilik əmələ gəlməsi Qısaldılmış fırça ömrü

Sənaye sirri: Kommutatorun Səthinin Keyfiyyəti Görünüşündən Daha Önəmlidir

Kommutator sadə mis komponent kimi görünə bilər, lakin onun səthinin vəziyyəti son dərəcə vacibdir. Motor istehsalçıları aşağıdakılara diqqət yetirirlər: Seqment dəqiqliyi Səthin pürüzlülüyü Yuvarlaqlıq dəqiqliyi İzolyasiya aralığı Hətta kiçik istehsal fərqləri belə təsir edə bilər: Karbon fırçaları ilə əlaqə sabitliyi Elektrik müqaviməti İstilik istehsalı Yüksək sürətli elektrik alətləri üçün fırlanan komponentdə kiçik bir balanssızlıq vibrasiya yarada və motorun işini azalda bilər.

Elektrik aləti kommutatorlarında istifadə olunan materiallar

Kommutatorun material birləşməsi onun elektrik və mexaniki performansını müəyyən edir.

Mis seqmentləri

Mis aşağıdakı xüsusiyyətlərə görə istifadə olunur: Yüksək elektrik keçiriciliyi Yaxşı istilik performansı Uyğun mexaniki xüsusiyyətlər

İzolyasiya materialları

Mis seqmentlər arasında izolyasiya elektrik qısaqapanmasının qarşısını alır. Ümumi materiallara aşağıdakılar daxildir: Mika Yüksək temperatur izolyasiya edən birləşmələr

Xüsusi ərinti materialları

Bəzi tətbiqlər yaxşılaşdırmaq üçün mis ərintilərindən istifadə edir: Aşınma müqaviməti Mexanik güc Yüksək sürətli performans

Elektrik alətinin kommutatorunun arxasında istehsal prosesi

Etibarlı bir kommutatorun istehsalı bir neçə dəqiq proses tələb edir.

Mis seqmentinin formalaşması

Mis parçaları motor dizayn tələblərinə uyğun olaraq dəqiq seqmentlərə formalaşdırılır.

Kalıplama və montaj

Tam fırlanan struktur yaratmaq üçün mis seqmentləri izolyasiya materialları ilə sabitlənir.

Emal və Səthin İşlənməsi

Kommutatorun səthi aşağıdakıları təmin etmək üçün dəqiq şəkildə işlənir: Düzgün diametr Hamar təmas səthi Stabil fırlanma

Test

Keyfiyyət yoxlamalarına aşağıdakılar daxil ola bilər: Ölçü ölçmə Elektrik keçiriciliyi testi İzolyasiya testi Dinamik balans testi

Kommutator və Fırçasız Motor Texnologiyası

Fırçasız motor texnologiyasının inkişafı ilə bəzi müasir elektrik alətləri ənənəvi fırçalanmış mühərrikləri əvəz etdi. Fərqlərə aşağıdakılar daxildir:

Xüsusiyyət	Kommutator ilə Fırçalanmış Motor	Fırçasız Motor
Struktur	Fırçalar və kommutatordan istifadə edir	Elektron idarəetmə sistemindən istifadə edir
Baxım	Zamanla fırçanın dəyişdirilməsini tələb edir	Ümumiyyətlə daha az mexaniki aşınma
Xərc	Daha qənaətcil dizayn	Yüksək texnologiya tələbləri
Ərizə	Bir çox ənənəvi elektrik alətlərində yayılmışdır	Təkmil alətlərdə getdikcə daha çox istifadə olunur

Fırçasız motor artımına baxmayaraq, kommutator əsaslı mühərriklər yetkin texnologiyaları, qiymət üstünlükləri və etibarlı performansları səbəbindən geniş istifadə olunur.

Elektrik alətlərində kommutatorların ümumi tətbiqləri

Kommutatorlar mühərriklərdə geniş istifadə olunur:

Elektrikli Matkaplar

Qazma və bərkitmə əməliyyatları üçün sabit fırlanma təmin edin.

Bucaq Taşlayıcılar

Çətin iş şəraitində yüksək sürətli fırlanmanı dəstəkləyin.

Elektrik mişarları

Yükləri kəsərkən motorun işini qoruyun.

Zımpara və Cilalama Alətləri

Səthin işlənməsi üçün ardıcıl sürət nəzarətini təmin edin.

Gizli Çağırış: İstilik və Aşınma İdarəetmə

Kommutator dizaynında ən böyük problemlərdən biri elektrik performansı və mexaniki aşınma arasındakı əlaqəyə nəzarət etməkdir. Əməliyyat zamanı: Fırçalar sürtünmə yaradır Elektrik cərəyanı istilik əmələ gətirir Fırlanma mexaniki gərginlik yaradır Yaxşı bir kommutator dizaynı balanslaşdırmalıdır: Keçiricilik Aşınma müqaviməti Temperatur sabitliyi Əlaqə etibarlılığı Buna görə material seçimi və istehsal dəqiqliyi vacibdir.

Elektrik aləti kommutatorlarının gələcək tendensiyaları

Təkmilləşdirilmiş Material Texnologiyası

Gələcək inkişaflar diqqət mərkəzində ola bilər: Daha yaxşı aşınmaya davamlı materiallar Təkmilləşdirilmiş mis ərintisi performansı Daha uzun xidmət müddəti

Daha yüksək dəqiqlikli istehsal

Qabaqcıl istehsal avadanlığı yaxşılaşacaq: Ölçü dəqiqliyi Səthin tutarlılığı Motor səmərəliliyi

Hibrid Motor İnkişafı

Fırçasız mühərriklərin böyüməsinə baxmayaraq, təkmilləşdirilmiş fırçalanmış motor texnologiyaları xərclərə həssas və sənaye tətbiqlərinə xidmət etməyə davam edə bilər.

Nəticə: Güclü Alətləri Dəstəkləyən Kiçik Komponent

Elektrik Alətləri üçün Kommutator mühərrikin içərisində gizlənə bilər, lakin onun rolu elektrik enerjisinin çevrilməsi və sabit işləməsi üçün vacibdir. Dəqiq istehsal, qabaqcıl materiallar və davamlı təkmilləşdirmə sayəsində kommutatorlar qazmalarda, dəyirmanlarda, mişarlarda və bir çox digər elektrik alətlərində etibarlı performansı dəstəkləməyə davam edir. Bu kiçik fırlanan komponent hətta ən kiçik hissələrin də sənaye avadanlığının işinə necə böyük təsir göstərə biləcəyini nümayiş etdirir.
