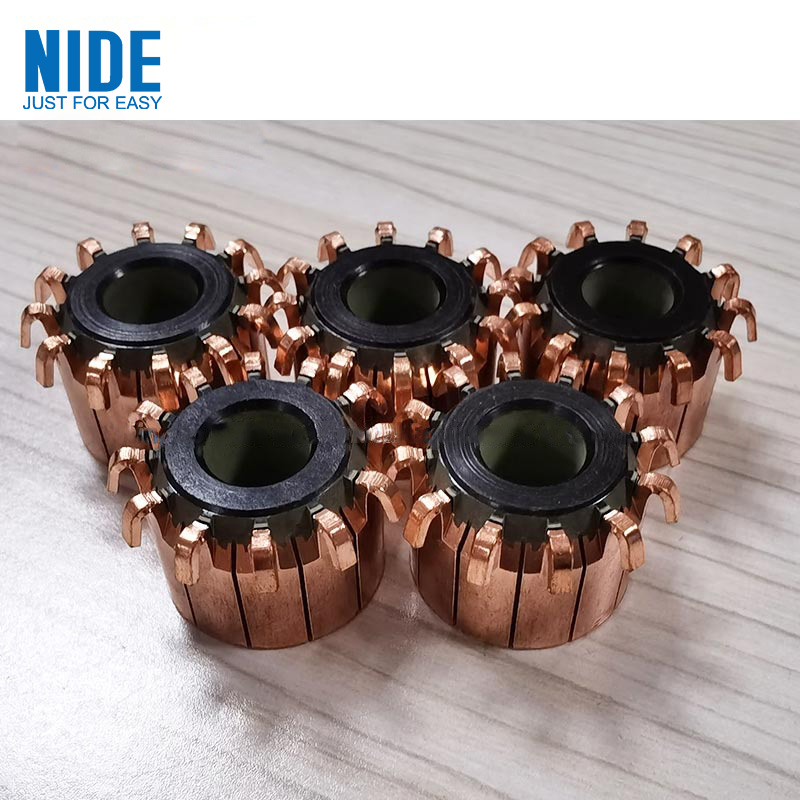

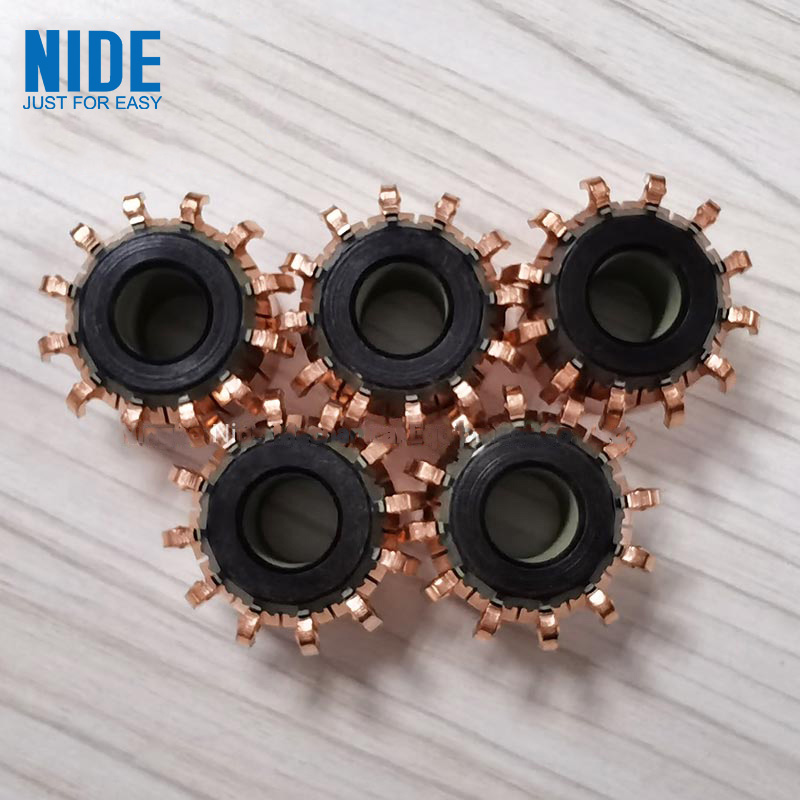

Saç qurutma maşınının motor kommutatoruna bake lite tozu ilə sıxılmış qəlib gövdəsi daxildir. Kalıbın gövdəsi slyuda yivi ilə təchiz edilmişdir. Qarmaq tipli kommutator qəlib gövdəsindən, kommutator parçasından, möhkəmləndirici halqadan və daxili qoldan ibarətdir. Kalıp gövdəsi dəyişəcək İstiqamət parçası, möhkəmləndirici halqa və daxili qol sabit şəkildə bağlıdır.
Model nömrəsi |
OD |
ID(mm) |
Ümumi hündürlük |
Seqment Uzunluğu |
Qarmaq/Yükseltici dia. |
Bar nömrəsi |
S-03086 |
28 |
φ11 |
17 |
14 |
28.7 |
24 |
S-03086A |
28 |
φ12 |
17 |
14 |
28.7 |
24 |
S-03087 |
31.5 |
φ11 |
24 |
21 |
32.5 |
28 |
S-03088 |
24.5 |
φ12 |
18 |
18 |
30.5 |
12 |
DZQD-RZ32-089 |
25.5 |
φ10 |
18 |
15.5 |
30.2 |
24 |
DZQD-RZ32-089A |
25.5 |
φ11 |
18 |
15.5 |
30.2 |
24 |
DZQB-RZ32-090 |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQB-RZ32-090A |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQD-RZ32-093 |
27.5 |
φ11 |
20.8 |
18 |
33 |
24 |
S-03094 |
23 |
φ9 |
14 |
12 |
24 |
24 |
S-03095 |
24.5 |
φ12 |
16.1 |
16.2 |
31.5 |
19 |
S-03097 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
12 |
S-03097A |
22.5 |
φ9.1 |
17.5 |
17.2 |
30 |
12 |
S-04098 |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098A |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098B |
28 |
φ9.5 |
19 |
18 |
33 |
24 |
S-04098C |
28 |
φ12 |
19 |
18 |
33.1 |
24 |
S-04099 |
37.5 |
φ13 |
30.5 |
24.8 |
42 |
32 |
Saç qurutma maşınının kommutatorları DC mühərriklərində, generatorlarda və universal mühərriklərdə istifadə olunur.
Rotor sarımlarındakı cərəyanın həmişə eyni istiqamətdə axdığından əmin olun.
Mühərrikdə kommutator sarımlara elektrik cərəyanı verir. Hər yarım döngədə fırlanan sarımlarda cərəyan istiqamətini tərsinə çevirməklə sabit fırlanan fırlanma momenti yaranır.
Generatorda, kommutator hər növbə ilə cərəyan istiqamətini tərsinə çevirir və xarici yük dövrəsində alternativ cərəyanı sarımlardan bir istiqamətli birbaşa cərəyana çevirmək üçün mexaniki rektifikator kimi xidmət edir.
Saç qurutma maşınının mühərrik kommutatorları rotor və xarici dövrə arasında cərəyanın istiqamətini vaxtaşırı tərsinə çevirən fırlanan elektrik açarıdır.
