Yüksək Cərəyan KW Termal Qoruyucu Temperatur Nəzarət Açarı

Yüksək Cərəyan KW Termal Qoruyucu Temperatur Nəzarət Açarı

1. Termal qoruyucu tətbiq

KW seriyalı termal qoruyucu temperaturu hiss edən xüsusiyyətlərə malik məhsuldur. Məhsul inkişaf etmiş quruluş, kiçik ölçü, həssas hərəkət, böyük elektrik şoku qabiliyyəti və uzun ömür xüsusiyyətlərinə malikdir. Məişət elektrik cihazlarında, elektrik istilik cihazlarında və flüoresan lampa balastlarında geniş istifadə olunur. Transformatorlar, transformatorlar, avtomobil mühərrikləri, inteqral sxemlər və ümumi elektrik avadanlıqları üçün həddindən artıq istidən qorunma.

2. Termal qoruyucu quruluş

2.1 Kontur: Quruluş və çertyojlar

2.2 Dirijor:	qalaylanmış mis nüvəli məftil, izolyasiya təbəqəsi polietilen materialdan, silikon materialdan hazırlanmışdır və UL sertifikatlı məftillərə malikdir; .
2.3 Qabıq:	PBT mühəndislik plastik qabığı və ya nikel və sink ərintisi örtüklü metal qabıq;
2.4 Qol materialı:	Elektrik cihazlarının performans tələblərinə cavab verən PET polyester izolyasiya qolu və ya PE tipli qol.

3. Termal qoruyucu performans

3.1 Nominal cərəyan:

GərginlikVOLTAGE 12V-DC 24V-DC 120V-AC 250V-AC

CARİ CARİ 12A 10A 8A 6A 5A

3.2 İşləmə temperaturu: 60°C-160°C, dözümlülük ±5°C

3.3 Qurğuşun telin dartılma sınağı: Termal qoruyucunun aparıcı teli qırılma və ya boşalma olmadan 1 dəqiqə ərzində 50N-dən çox və ya ona bərabər olan dartılma qüvvəsinə tab gətirə bilməlidir.

3.4 İzolyasiya gərginliyi:

a. Termal qoruyucu AC660V, istilik kəsilməsindən sonra naqillər arasında 50Hz alternativ cərəyana tab gətirə bilməlidir və sınaq 1 dəqiqə ərzində qırılma olmadan davam etdi;

b. Termal qoruyucunun terminal kəməri və izolyasiya qolunun səthi və ya istilik qoruyucunun səthi 1 dəqiqə ərzində AC1500V, 50Hz alternativ cərəyana tab gətirə bilər;

3.5 İzolyasiya müqaviməti: Normal şəraitdə tel və izolyasiya qolu arasındakı izolyasiya müqaviməti 100MQ-dan yuxarıdır. (İstifadə olunan sayğac DC500V izolyasiya müqavimət ölçeridir)

3.6 Kontakt müqaviməti: Termal qoruyucunun kontakt müqaviməti kontaktlar bağlı olduqda 50 mQ-dan çox olmamalıdır.

3.7 Heat resistance test: The product is placed in an environment of 150"C for 96 hours.

3.8 Rütubətə davamlılıq testi: Məhsul 48 saat ərzində 40C və 95% nisbi rütubətli bir mühitdə yerləşdirilir.

3.9 Termal zərbə sınağı: Məhsul növbə ilə hər biri 30 dəqiqə olmaqla 150°C və -20°C mühitdə, cəmi 5 dövrə üçün yerləşdirilir.

3.10 Anti-vibrasiya testi: Məhsul 1,5 mm amplitudaya, 10-55 HZ tezlik dəyişikliyinə, 3-5 dəqiqəlik skan dəyişmə dövrünə və X, Y, Z vibrasiya istiqamətlərinə və hər istiqamətdə 2 davamlı vibrasiyaya tab gətirə bilər. saat.

3.11 Drop test: The product is free to drop 1 time from a height of 200mm.

3.12 Sıxılma müqaviməti: Məhsulu möhürlənmiş yağ çəninə batırın, 2Mpa təzyiq tətbiq edin və 24 saat saxlayın.

3.13 Həyat: Məhsulun istifadə müddəti ≥ 10,000 dəfə

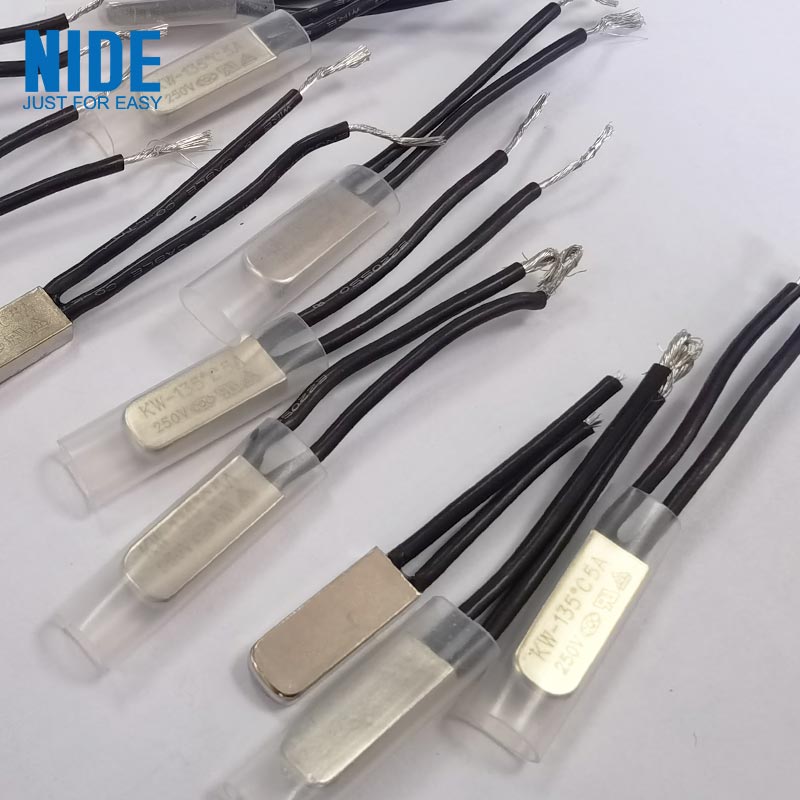

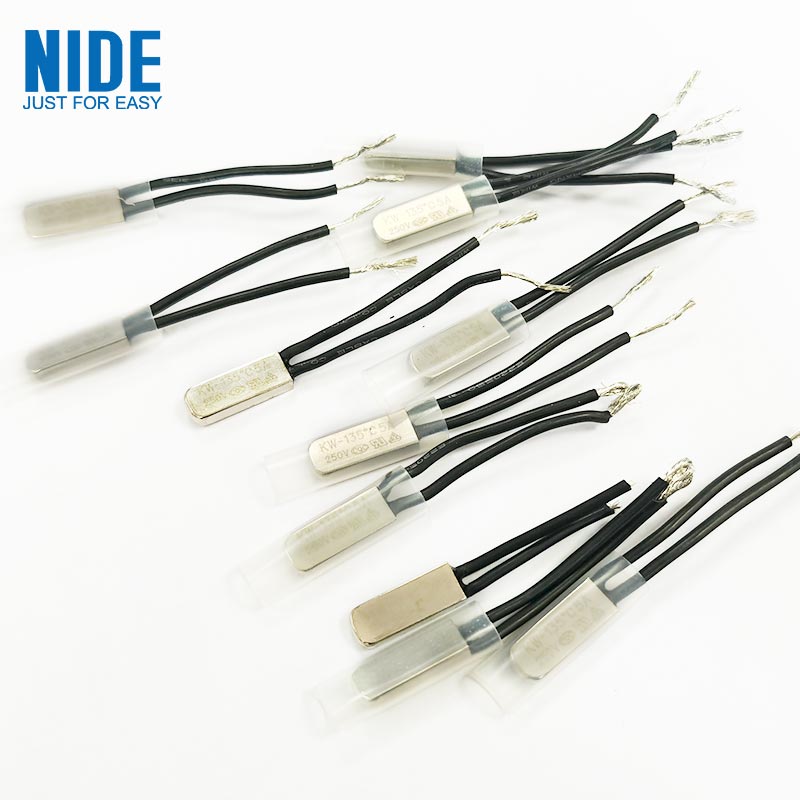

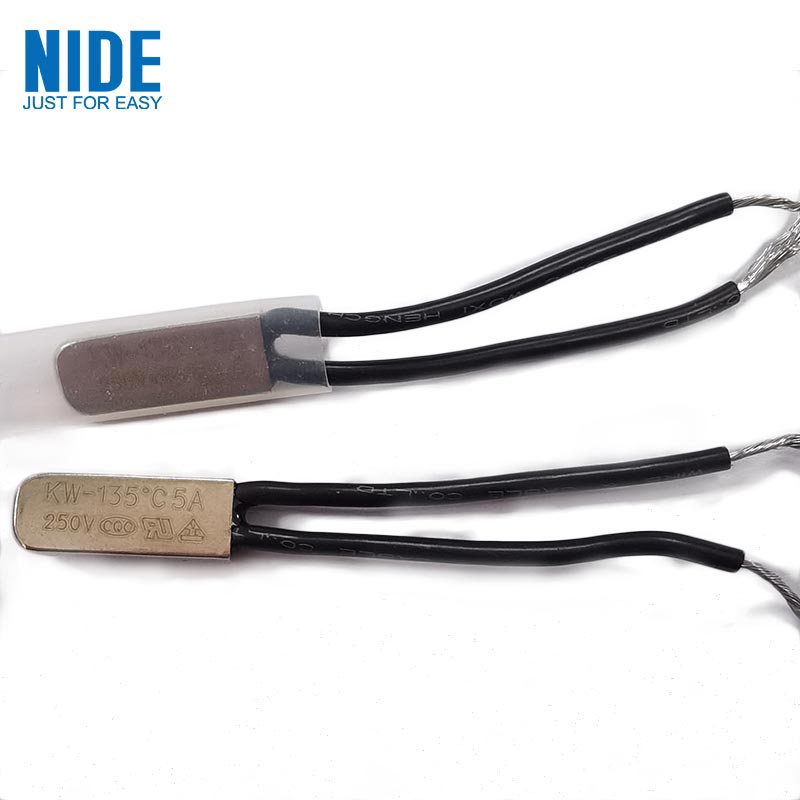

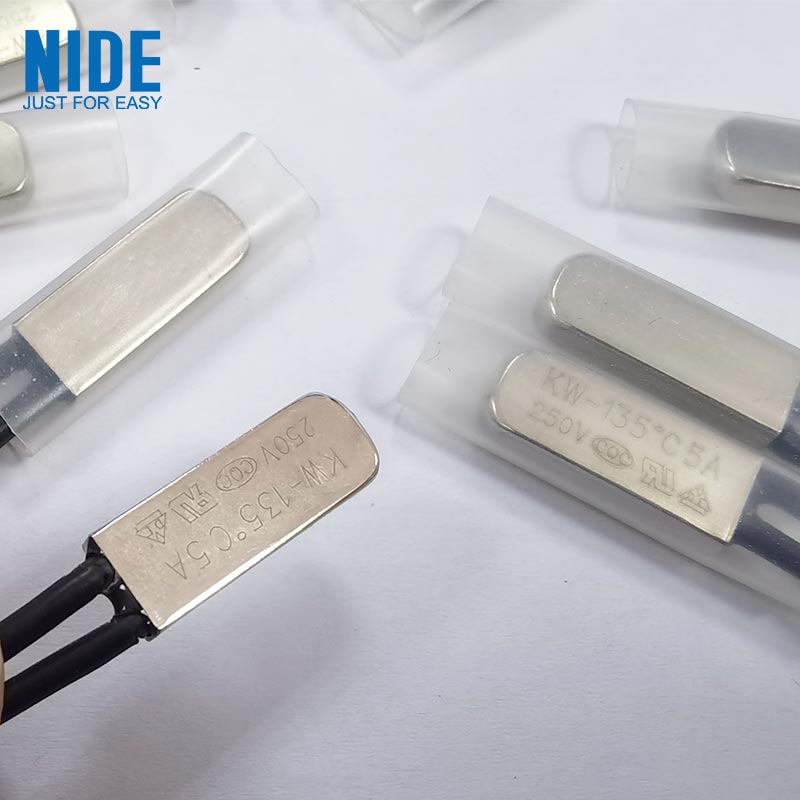

4. Termik qoruyucu şəkil

5 Qeyd:

5.1 Fəaliyyət temperaturunun aşkarlanmasının qızdırma sürəti 1 °C/1dəq-ə qədər idarə edilməlidir;

5.2 Qoruyucu qabıq istifadə zamanı güclü təsirə və təzyiqə tab gətirməməlidir.

Xüsusi Termal Qoruyucu:

1. Xüsusi qurğuşun tel: Müştərinin ehtiyaclarına uyğun olaraq xüsusi tel materialı, uzunluğu və rəngi

2. Xüsusi metal qabıq: Plastik qabıqlar, dəmir qabıqlar, paslanmayan polad qabıqlar və digər metal qabıqlar daxil olmaqla, müştəri ehtiyaclarına uyğun olaraq müxtəlif material qabıqlarını fərdiləşdirin.

3. Customized heat shrinkable sleeve: Customize different high temperature resistant polyester heat shrinkable sleeves according to customer needs
