Elektrik alətləri üçün universal motor kommutatoru
Kollektor kommutatoru, rotor və xarici dövrə arasında cərəyan istiqamətini vaxtaşırı dəyişdirən elektrik mühərriklərində və elektrik generatorlarında fırlanan elektrik açarının hərəkət edən hissəsidir. Maşının fırlanan armaturunda çoxlu metal kontakt seqmentlərindən ibarət silindrdən ibarətdir. Kommutator mühərrikin bir komponentidir; həmçinin karbon kimi yumşaq keçiricidən hazırlanmış "fırçalar" adlanan iki və ya daha çox stasionar elektrik kontaktı var ki, onlar kommutatora qarşı basırlar və fırlanan zaman kommutatorun ardıcıl seqmentləri ilə sürüşmə əlaqə yaradırlar.
Kollektor Kommutator Tətbiqi
Kollektor Kommutatorları DC mühərriklərində, generatorlarda və universal mühərriklərdə istifadə olunur. Bir mühərrikdə kommutator sarımlara elektrik cərəyanı tətbiq edir. Hər yarım döngədə fırlanan sarımlarda cərəyan istiqamətini tərsinə çevirməklə sabit fırlanma qüvvəsi (fırlanma momenti) yaranır. Generatorda kommutator sarımlarda yaranan cərəyanı götürür, hər yarım dönmə ilə cərəyanın istiqamətini dəyişdirir, xarici yük dövrəsində alternativ cərəyanı sarımlardan bir istiqamətli birbaşa cərəyana çevirmək üçün mexaniki rektifikator kimi xidmət edir.
Kollektor Kommutator Parametrləri
Məhsulun adı: | Universal Motor Kommutator Armatur Kollektoru |
Material: | Mis |
Növ: | Qarmaqlı kommutator |
Delik diametri: | 10 mm |
Xarici diametri: | 23,2 mm |
Hündürlük: | 18 mm |
Dilimlər | 12P |
MOQ | 10000P |

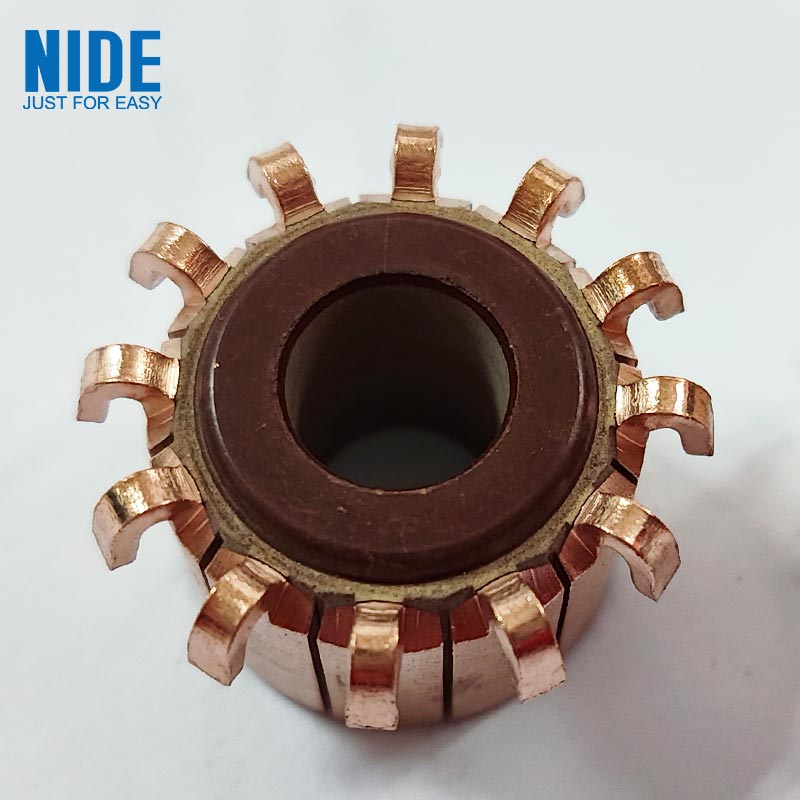

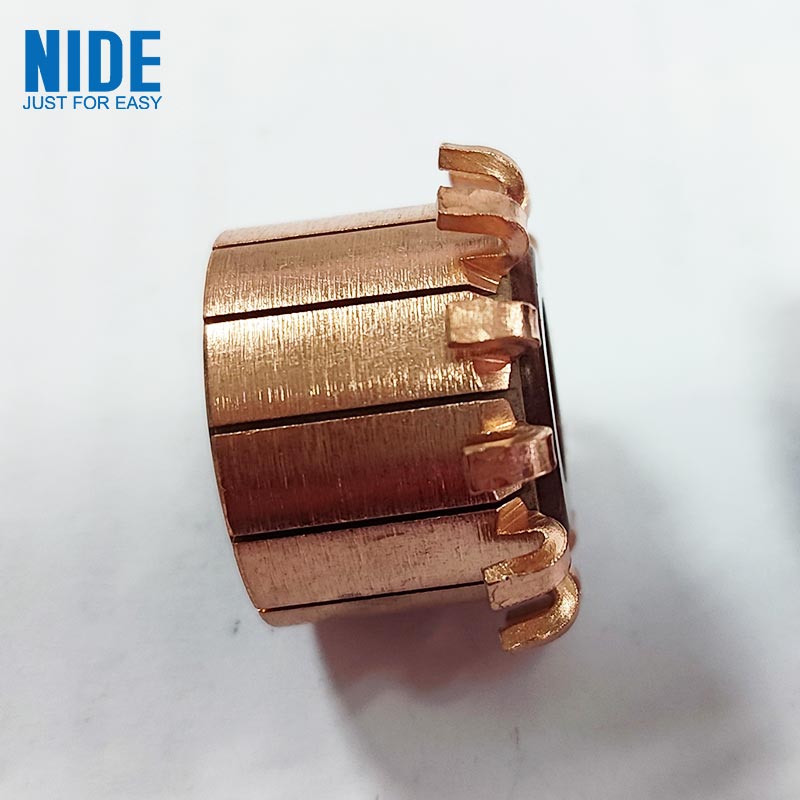

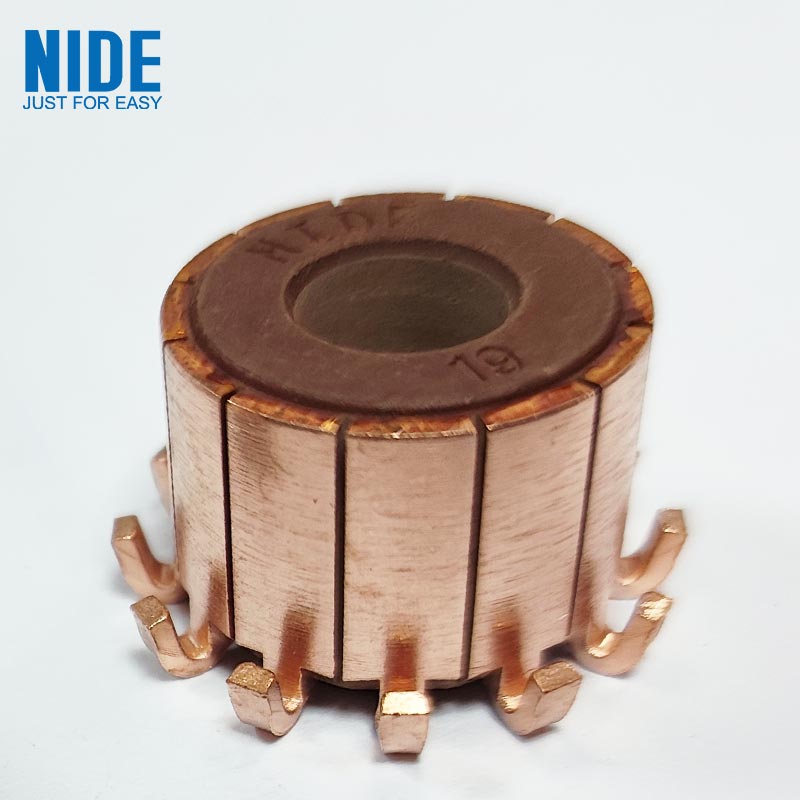

Kollektor Kommutator Şəkili
